PH1.923小间距LED全彩显示屏

2018-09-26 点击量：

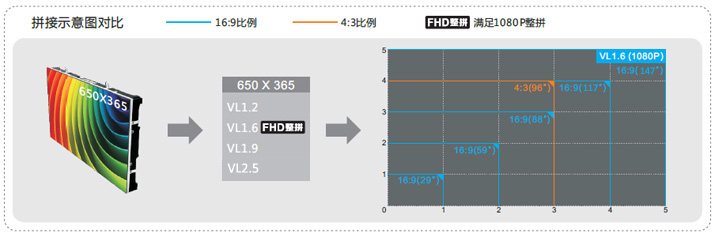

拼接成本低，采用16:9宽高比设计，能快速高效的拼成4:3或16:9的高清大屏。

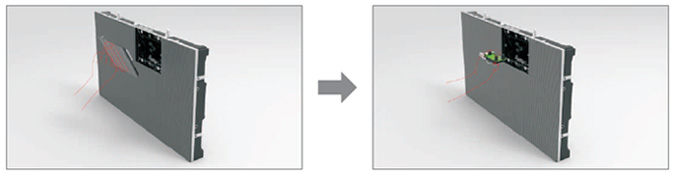

支持模块、电源、系统以及配电完全前/后维护，适应于各类空间受限的使用环境。

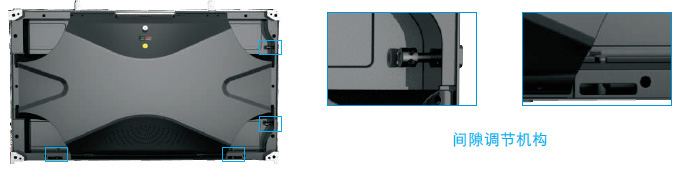

支持模组缝隙前后微调，有效消除模组拼接而产生的亮暗线，保证完美无缝显示。


    无拼缝、超宽视角，亮度色度均匀不偏色
    广播级色域，色温智能可调
    亮度适中，长时间观看不疲劳
    超高刷新显示，换帧速度快，消除重影无拖尾
    显示单元灵活小巧，平面、弧面，流畅拼接
    J-SPWM低亮高灰无损技术，解决行业难题，傲视同行
    J-Smooth精度控制技术，确保屏体平整无缝

    故障仅需维护单个LED像素或单个模块，维护成本低、速度快
    独创的大功率集中供电设计，低损耗超高转换率，节能30%
    对各类空间受限场所，与DLP相比，安装空间占用更小
    凭借先进的工艺设计布局和选材，小间距屏的使用寿命平均可达6-8年

    J-Structure新结构设计理念，有效控制温升，运行稳定
    直流低压供电，自然散热、无风扇，工作零噪音
    高散热面板处理技术，散热快，寿命更长

    J-Stable高可靠性供电技术，冗余N+1备份模式，通讯级电源，永不断电
    双信号热备份，故障自动切换，确保画面稳定可靠

    强弱电分离，显示单元无强电，支持热插拔抢修，无需关屏安全快捷。
    加密防黑客技术，避免信号恶意切断及输入，确保安全。

1、         产品技术参数表

参数名称		产品参数
模组组成	像素结构	SMD1010带面罩/1515不带面罩 三合一LED
	像素间距（mm）	1.923
	模组分辨率（W×H）	104×78
	模组尺寸（mm）	200（W）×150（H）
	模组重量（kg）	0.3
	模组最大功耗（W）	11
箱体组成	箱体模组组成（W×H）	2×1
	箱体分辨率（W×H）	208×156
	箱体尺寸（mm）	400（W）×300（H）×66（D）
	箱体面积（m2）	0.12
	箱体重量（kg）	4.6
	箱体像素密度（点/m2）	270422
	箱体平整度（mm）	≤0.2
	维护方式	后维护
	箱体形成	压铸铝
光学参数	单点亮度校正	有
	单点色度校正	有
	白平衡亮度（nits）	≥850-1000
	色温（K）	3200—9300可调
	视角（水平/垂直°）	160/120
	发光点中心距偏差	<3%
	亮度/色度均匀性	≥97%
	对比度	4000:1
电气参数	峰值功耗（W/箱体；W/m2）	700
	平均功耗（W/箱体；W/m2）	280
	供电要求	AC90~264V，频率47-63（Hz）
	安全特性	GB4943/EN60950
处理性能	换帧频率（Hz）	50&60
	驱动方式	恒流驱动，26扫
	灰度级别	16384
	刷新率（Hz）	≥3000
	颜色处理位数	16bit
	模组自带掉电存储功能	保存亮度、色度校正数据，模组参数
	视频播放能力	2K高清，4K超高清画面
使用参数	寿命典型值（hrs）	50,000H
	工作温/湿度范围（℃/RH）	-10 –40  / 10%-80%RH（无结露）
	存储温/湿度范围（℃/RH）	-20– 60  / 10%-85%RH（无结露）
	适用标准	CCC，TUV-CE，ETL等依测试标准
